När det gäller tunn PTFE (Polytetrafluoroetylen) film är det ytterst viktigt att noggrant mäta dess tjocklek. Som en ansedd leverantör av tunn PTFE-film förstår vi betydelsen av exakta mätningar för att säkerställa kvaliteten och prestanda hos våra produkter. I det här blogginlägget kommer vi att utforska de olika mätinstrument som används för att mäta tjockleken på tunn PTFE-film, och diskutera deras arbetsprinciper, fördelar och begränsningar.
1. Mikrometer
Mikrometrar, även känd som mikrometerok, är ett av de mest använda instrumenten för att mäta tjockleken på tunna material, inklusive PTFE-film. De finns i både mekaniska och digitala versioner, där de digitala erbjuder högre precision och lättare läsbarhet.
Arbetsprincip
Mekaniska mikrometrar fungerar baserat på en skruv-gängmekanism. Användaren roterar fingerborgen, vilket flyttar spindeln mot eller bort från städet. Avståndet mellan spindeln och städet kan mätas med hög precision, vanligtvis upp till 0,001 mm (eller 1 mikron). Digitala mikrometrar använder en elektronisk sensor för att mäta avståndet, och resultatet visas på en digital skärm.
Fördelar
- Hög precision: Mikrometrar kan ge mycket exakta mätningar, vilket gör dem lämpliga för applikationer där exakt tjocklekskontroll krävs.
- Bärbar: De är relativt små och lätta att bära, vilket möjliggör mätningar på plats.
- Lätt att använda: Även för dem med begränsad teknisk kunskap är det enkelt att använda en mikrometer.
Begränsningar
- Begränsat provtagningsområde: En mikrometer mäter tjockleken vid en enda punkt. För PTFE-filmer som kan ha tjockleksvariationer över ytan måste flera mätningar göras på olika platser, vilket kan vara tidskrävande.
- Möjlig ytskada: Kontakttrycket från spindeln och städet kan orsaka viss deformation på den ömtåliga PTFE-filmytan, speciellt för mycket tunna filmer.
2. Ultraljudstjockleksmätare
Ultraljudstjockleksmätare är ett annat populärt alternativ för att mäta tjockleken på tunn PTFE-film.
Arbetsprincip
Dessa mätare fungerar genom att skicka ultraljudsvågor genom materialet. Vågorna reflekteras från filmens baksida och den tid det tar för vågorna att återvända mäts. Baserat på den kända hastigheten för ultraljudsvågen i PTFE kan tjockleken på filmen beräknas med formeln (d = \frac{v\times t}{2}), där (d) är tjockleken, (v) är hastigheten för ultraljudsvågen i materialet och (t) är flygtiden.
Fördelar
- Icke destruktiv: Ultraljudsmätning skadar inte PTFE-filmen, vilket är avgörande för produkter som behöver förbli intakta för vidare användning.
- Åtgärder genom beläggningar: Om PTFE-filmen har en beläggning eller är en del av en flerskiktsstruktur, kan ultraljudsmätare fortfarande mäta PTFE-skiktets tjocklek.
- Lämplig för stora ytor: Den kan täcka ett större område jämfört med mikrometer, vilket ger en mer representativ tjockleksmätning.
Begränsningar
- Kräver Couplant: För att säkerställa korrekt överföring av ultraljudsvågor måste ett kopplingsmedel (som en gel) appliceras mellan mätsonden och filmytan. Detta kan lämna rester på filmen.
- Noggrannhet påverkas av materialegenskaper: Ultraljudsvågornas hastighet kan variera beroende på PTFE-filmens densitet, temperatur och andra egenskaper, vilket kan påverka mätnoggrannheten.
3. Laserskanningssystem för tjockleksmätning
Laserskanningsteknik har också använts allmänt för att mäta tjockleken på tunn PTFE-film.
Arbetsprincip
Dessa system använder en laserstråle för att skanna ytan på PTFE-filmen. Laserljuset reflekteras från filmens övre och nedre ytor och avståndet mellan de två reflektionspunkterna mäts. Genom att kontinuerligt skanna filmen kan en detaljerad tjockleksprofil erhållas.
Fördelar
- Hög hastighet och icke-kontakt: Laserskanning möjliggör snabb mätning utan att röra filmen, vilket är idealiskt för produktionslinjer med stora volymer.
- Högupplöst kartläggning: Den kan ge en detaljerad tjocklekskarta över hela filmytan, vilket möjliggör detektering av lokala tjockleksvariationer.
- Automatiserad drift: Dessa system kan integreras i automatiserade produktionsprocesser, vilket förbättrar effektiviteten och minskar mänskliga fel.
Begränsningar
- Hög kostnad: Laserskanningssystem är relativt dyra att köpa och underhålla.
- Känslighet för ytförhållanden: Noggrannheten i mätningen kan påverkas av ytråheten och reflektionsförmågan hos PTFE-filmen.
4. Kapacitiva tjocklekssensorer
Kapacitiva sensorer används också för att mäta tjockleken på tunna dielektriska material som PTFE-film.
Arbetsprincip
En kapacitiv sensor består av två elektroder. När PTFE-filmen placeras mellan elektroderna, fungerar den som ett dielektrikum. Sensorns kapacitans ändras beroende på filmens tjocklek. Genom att mäta kapacitansen och använda ett förkalibrerat förhållande mellan kapacitans och tjocklek kan filmtjockleken bestämmas.
Fördelar
- Icke-kontakt: Kapacitiva sensorer kan mäta tjockleken utan att röra filmen, vilket undviker eventuella skador.
- Snabb svarstid: De kan ge tjockleksmätningar i realtid, vilket är användbart för processkontroll.
- Lämplig för tunna filmer: Kapacitiva sensorer är särskilt effektiva för att mäta mycket tunna PTFE-filmer.
Begränsningar
- Känslighet för miljöförhållanden: Faktorer som luftfuktighet och temperatur kan påverka kapacitansmätningen, vilket leder till felaktigheter.
- Begränsat till dielektriska material: Kapacitiva sensorer är främst lämpliga för dielektriska material som PTFE och kanske inte fungerar för ledande eller halvledande material.
Vårt produktsortiment och vikten av tjockleksmätning

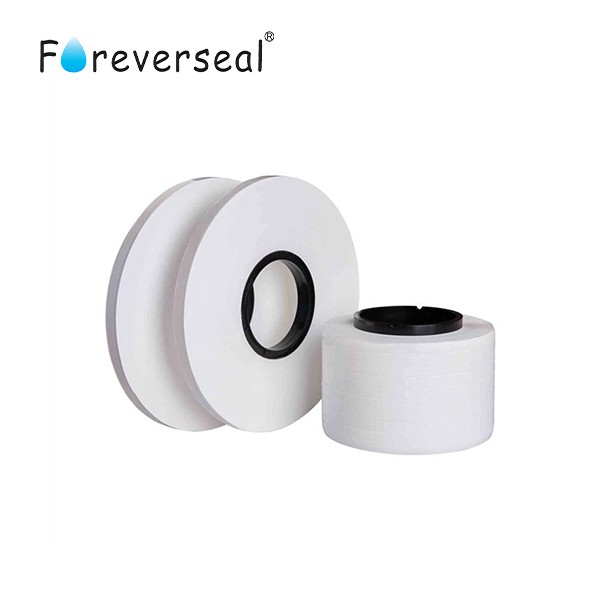

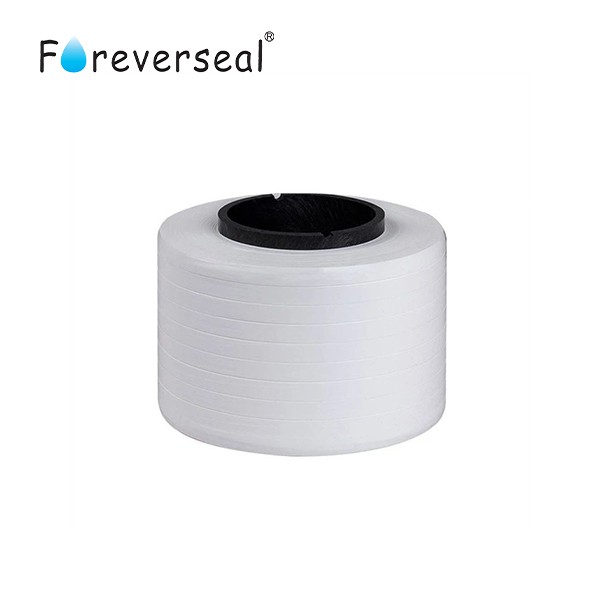

Som en ledande leverantör av tunn PTFE-film erbjuder vi ett brett utbud av produkter, bl.aVit osintrad PTFE-isoleringstejp med låg densitet,PTFE-kabelisoleringsfilm, ochKorrosionsbeständig PTFE-film. Tjockleken på dessa filmer är en kritisk parameter som påverkar deras prestanda.
Till exempel i kabelisoleringsapplikationer kan tjockleken på PTFE-filmen påverka de elektriska egenskaperna såsom kapacitans och spänningsgenombrottshållfasthet. I korrosionsbeständiga applikationer måste tjockleken vara tillräcklig för att ge en pålitlig barriär mot korrosiva ämnen. Genom att använda lämpliga mätinstrument säkerställer vi att våra produkter uppfyller de strikta kvalitetsstandarderna och kundkraven.
Kontakta oss för vidare diskussion
Om du är intresserad av våra tunn PTFE-filmprodukter eller har några frågor om tjockleksmätning och produktspecifikationer, hjälper vi dig mer än gärna. Kontakta oss för att starta en diskussion om dina specifika behov, så kan vi arbeta tillsammans för att hitta de bästa lösningarna för dina projekt.
Referenser
- "Handbook of Measuring Instruments", Författare: Olika experter inom metrologi, Förlag: Academic Press
- "Thin Film Measurement Technologies", Journal: Journal of Advanced Materials Measurement, Volym: X, Utgåva: Y, År: Z
